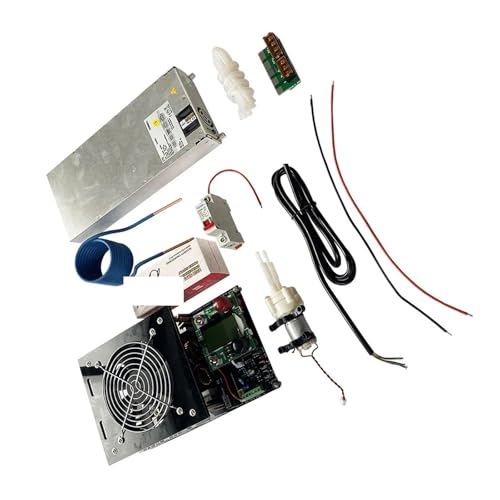

Machine de chauffage par PCB induction ZVS 3000W avec alimentation électrique

Guide technique complet sur la machine de chauffage par PCB induction ZVS 3000W

Le matériel de chauffage par induction ZVS 3000W représente une solution de choix pour les applications industrielles et de recherche nécessitant une source de chaleur inductive à haute fréquence. L'architecture de cette machine de chauffage par PCB repose sur un circuit auto-oscillant à commutation au zéro de tension, ce qui minimise le stress thermique sur les composants semi-conducteurs.

Analyse des performances électromagnétiques

La bobine de chauffage agit comme le primaire d'un transformateur dont la pièce à chauffer constitue le secondaire en court-circuit. Les courants de Foucault ainsi induits génèrent une chaleur interne immédiate. L'adjonction de l'alimentation électrique calibrée assure que le module ZVS reçoive l'énergie nécessaire pour maintenir cette oscillation même lorsque la charge métallique modifie l'inductance totale du système.

Tableau des paramètres de fonctionnement standard

Optimisation du refroidissement de la bobine de chauffage

Une attention particulière a été portée au refroidissement par eau. La pompe fournie doit être connectée avant la mise sous tension de l'alimentation électrique. L'eau circulant à l'intérieur du tube de cuivre de la bobine de chauffage évacue les calories excédentaires générées par l'effet Joule propre au conducteur, évitant ainsi toute déformation de la géométrie de l'inducteur.
